Une image
claire et précise
Avec le collage optique on applique une couche de gel entre la surface lcd et le verre. Citons parmi les avantages : la résistance à la poussière et à l’humidité ainsi qu’au vandalisme, l’absence de réfraction supplémentaire et enfin un refroidissement plus rapide. Pour ce qui est de l’image, le contraste et la netteté sont augmentés. On obtient une image magnifique en combinaison avec une des autres techniques.
Le collage optique
Pour simplifier, on appelle cela le collage optique (optical bonding), c’est-à-dire éliminer la couche d’air entre le verre de protection (ou écran tactile) et la surface LCD. De ce fait, on supprime le passage verre-air-verre et on obtient une couche homogène qui présente plusieurs avantages:
• Diminution du nombre de couches de réflexion, ce qui améliore nettement le flux lumineux (luminosité) et indirectement le contraste (le contraste est le rapport entre un pixel blanc et un pixel noir). Lorsque le flux lumineux augmente, le contraste est souvent influencé négativement. Les couleurs « pâlissent ».
• Il n’y aura plus d’humidité ni de poussière derrière le verre
• Meilleures propriétés mécaniques
• Suppression partielle de l’effet parralax. En apparence, l’image vient à la surface du verre. Dès lors, l’utilisation d’un écran tactile est plus précise et l’angle de vue est meilleur.
Le collage optique est le plus souvent utilisé avec le verre de protection pourvu d’une couche antireflet (AR) ou d’une structure antireflet.

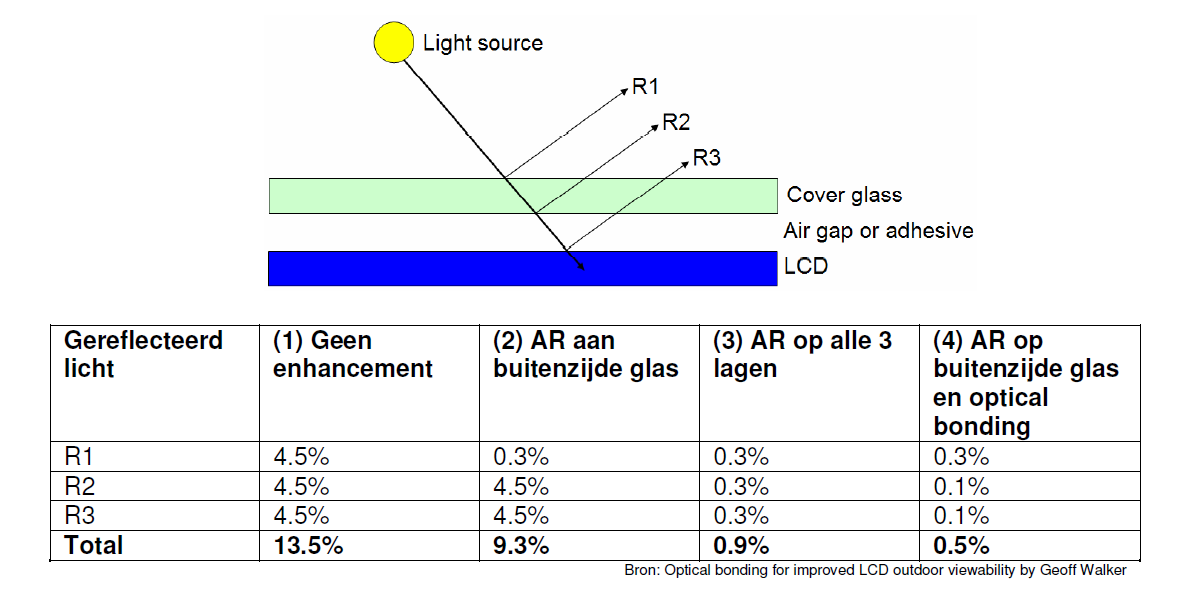

La lisibilité de l’écran LCD dépend grandement du « rapport de contraste » (ou simplement du contraste). Plus le contraste est élevé, plus la lisibilité est bonne. Un des principes est que la lisibilité s’améliore en diminuant les réflexions. L’effet du collage optique est donc plus important lorsqu’il y a beaucoup de lumière ambiante (relativement plus de reflets). C’est plus ou moins quantifié dans la figure et dans le tableau suivants :
Si la luminosité ambiante est de 10,000 nits (une approximation de la lumière directe), la lumière ambiante réfléchie de 13,5% en cas de n°1 est de 1350 nits. Une formule approximative pour calculer le ratio de contraste dans cette situation (offerte par White Electronic
Designs) est CR = 1 + (luminosité affichage / lumière réfléchie). Pour un affichage PC tablette de 200-nits, 1350 nits de lumière
réfléchie donne un rapport de contraste de 1.15:1 – illisible ! Pour le cas n°4, la formule donne un ratio de contraste de 5:1 – pas
génial mais définitivement lisible. « AR » dans le tableau 1 est une abréviation pour revêtement antireflet. L’AR est un revêtement multicouches qui fait correspondre l’indice de réflexion de l’air. Comme nous l’avons note précédemment, plus cela correspond, moins il y a de lumière qui se réfléchie.
Il est difficile de chiffrer les « améliorations d’affichage ». Chaque configuration (LCD, rétroéclairage, verre ou écran tactile) a différentes spécifications et il est donc judicieux d’essayer la solution potentielle dans la pratique.
